鐵路局調度站結構設計
作者：
編輯：
來源：
發布日期： 2019.07.01
信息摘要：
1，站操作，概述分離調度站的顯示屏和控制面板，主要包括：1，顯示屏。2?？刂泼姘?。3。道岔是分開操作的。4。手動解鎖按鈕板和工作臺。2.調度…
1，站操作，概述分離調度站
的顯示屏和控制面板，主要包括：1，顯示屏。2?？刂泼姘?。3。道岔是分開操作的。4。手動解鎖按鈕板和工作臺。
2.調度站
的屏幕外設計表明，屏幕的形狀尺寸為3000≤1700≤3500 mm，由各種類型的單元箱組成。以滿足車站和電路設計的需要。設備的接線是焊接(或插入)的。顯示屏采用紅、黃、綠三色單色發光二極管和紅、黃兩色發光二極管(LED)作為發光顯示元件。LED具有色差明顯、顏色鮮艷、光線柔和、壽命長等優點，所有這些都是根據磁盤布局的要求來配置的。顯示器屏幕指示燈采用6V直流電源，大大降低了功耗。按1500盞燈平均點火時間4小時計算，一年內可節約用電。
表示除了原來的安培表外，屏幕上還增加了一個數字顯示時鐘，可以正確地報告時間并進行快慢調整。除了光顯示外，顯示屏的鄰近信號還使用語言提示。
3.調度臺控制面板的設計
該控制面板具有類似于顯示屏的現場仿真圖形，按鈕的外徑為密封燈按鈕，按鈕的壓力為1.6N，運行可靠，使用壽命長。為了防止按鈕的人為誤操作，提供了按鈕保護套筒。按鈕的小型化使得磁盤表面的設計尺寸為960≤420 mm，值班人員可以自由操作。
電纜從顯示屏兩側的腳柱(內側)引入，顯示屏(內側)下設置72個18柱零層終端板，內側設有四柱配線板、熔斷器和匯流條監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用?？梢詥螌樱總€(gè)顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。
4.調度站道岔控制面板設計為道岔的獨立控制面板，既可供值班人員操作道岔，又可供檢修人員現場檢修操作臺人類發明的一種常用生活工具，可用于手工、機器、數字等操作，多具有層板，承重大，節約空間，適用性強等特點。因此，它與控制面板分離，并設置在控制面板的左側，使用方便且互不干擾?？紤]到電流的影響，采用了X2733.39密封結構的開關按鈕。

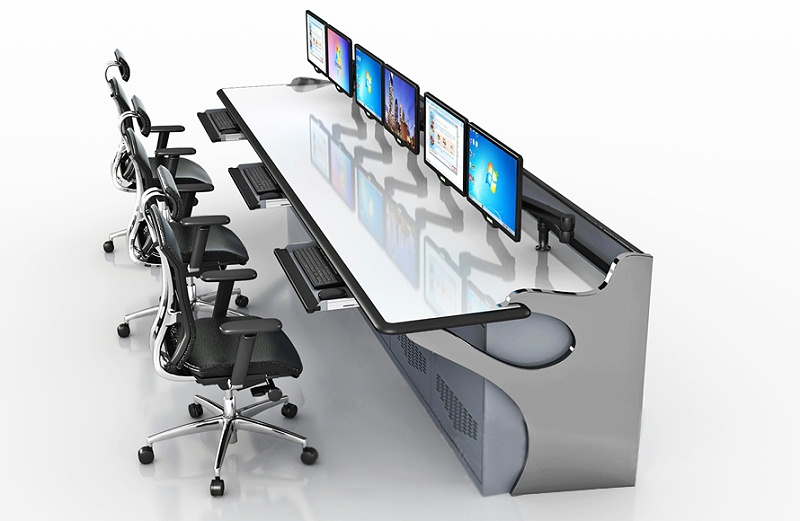

工作臺分為前工作臺和后工作臺，由四名值班人員進行各種業務活動 控制臺定制
是由控制臺樹中的項定義的，可能包括文件夾和其他容器、萬維網頁和其他管理項?？刂婆_(tái)是一種專為監控室內擺放設備及理清線路的機殼設備。前桌采用U形角觀察。這項工作還考慮到為籌備業務而安裝通信設備和坡面的問題。工作臺采用塑料單板刨花板材料，四周環繞鋁型材邊緣，美化工作環境，使人有舒適感，降低成本。
